Proyectos

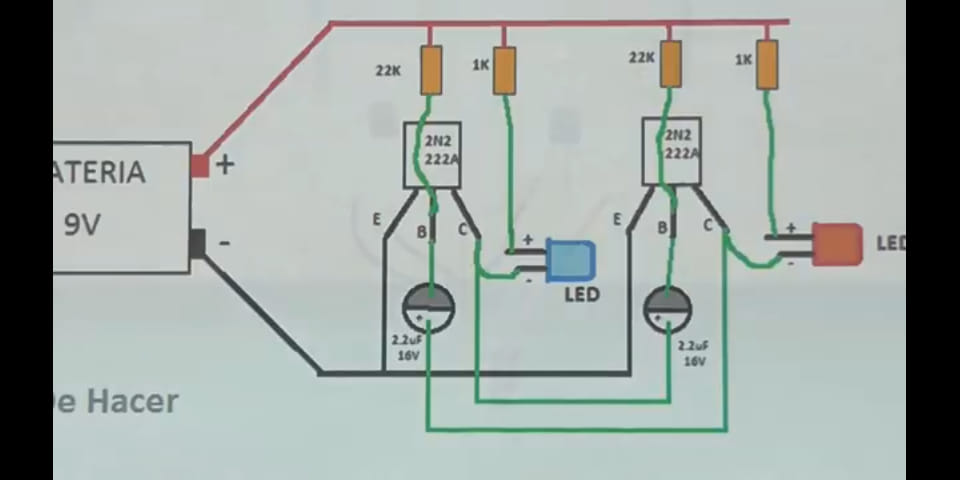

Como hacer un destellador de luces LED.

Materiales:

2 LED

2 resistencias de 22K

2 resistencias de  1k

2 capasitores de 47 uf

2 transistores de pequeña señal

2N222A o BC547

alimentación 5-9 vdc

Link del diagrama: https://scontent.fntr2-1.fna.fbcdn.net/v/t1.0-9/59301709_675306272904289_2396130158147796992_n.jpg?_nc_cat=111&_nc_oc=AQns9APAkDilEed1Dx3JUaMdrbg3KhiV-FDslHH37U0Z1wejeFtDkovgC2f8KTq3NE4&_nc_ht=scontent.fntr2-1.fna&oh=b5a36e63c12a0e15341482f932b54b5c&oe=5DB0418A

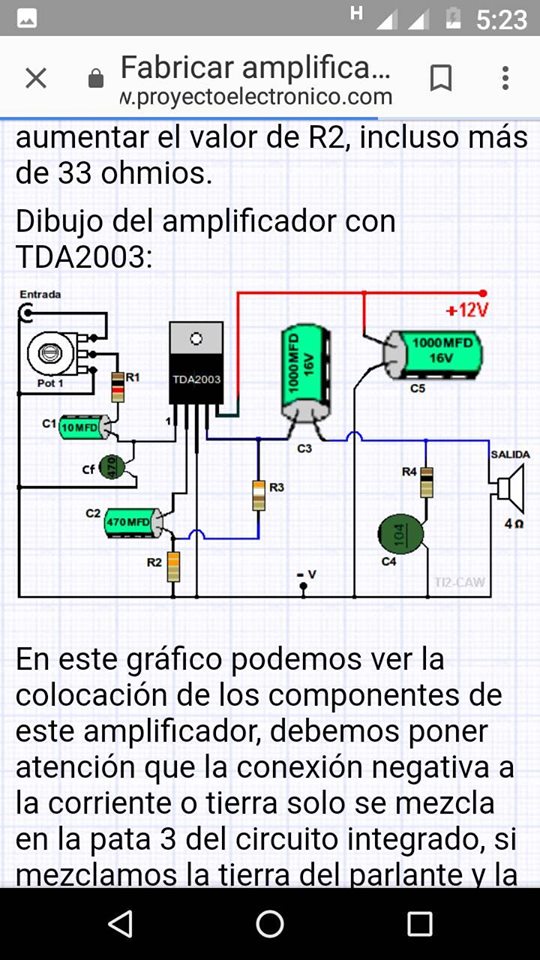

Amplificador a 10 vatios (watts)

Materiales:

1 potenciometro de 10K

1 amplificador operacional TDA2003V o TDA2003H o TDA2002

1 dicipador de calor de abanico

2 capasitores de 1000 uf 25v

1 capasitor de 10 uf a 25v

1 capasitor de 470 uf a 25v

1 resistencia de 330 ohm

1 resistencia de 1 ohm

1 resistencia de 1 K ohm

1 entrada de audio de 3.5mm o 6.3mm

1 bocina de 2 - 8 ohm de impedancia

1 capasitor de 470 (código)

1 capasitor de 104 (código)

se recomienda usar una bocina que no supere los 30 vatios (watts) y que sea de 4 ohm de impedancia.

alimentación 12 vdc 1 A (mínimo)

alimentación recomendada 14 vdc 3 A (recomendada)

alimentación máxima 18 vdc , (Amperaje el que sea) (máximo)

link del diagrama:

https://scontent.fntr2-1.fna.fbcdn.net/v/t1.0-9/59375889_2322212544713395_2417347816281079808_n.jpg?_nc_cat=111&_nc_oc=AQl6xQ2Q4I_AnYUqOLGIW7e3PEWzzars1WnLGqs5ZNtrvXaYlNyxqevI1zpX7OlEmk0&_nc_ht=scontent.fntr2-1.fna&oh=cb4629b7beb4f3a3e6dba5bb16b9cf81&oe=5DB7C1E8

Fuente reguladora digital.

link de descarga del diagrama:

https://www.mediafire.com/file/c5iufbf2tyrb8dp/Fuente+de+voltaje+IDEATRONIC.pdf

link de mi vídeo en donde enseño como fabricarla: https://youtu.be/r6VTBwWBpBY

Como hacer un semáforo con arduino

link del diagrama: https://www.facebook.com/Ideatronic1/...

link del video en donde muestro el codigo y el diagrama: https://youtu.be/WE3By3zvMCc
